Na indústria de petróleo e gás, embora ambosAcoplamentos de revestimentoeAcoplamentos de tubulaçãosão mangas roscadas usadas para conectar duas juntas de tubo, elas diferem significativamente em tamanho, design de rosca e finalidade mecânica.
Quer saber como selecionar o tipo de acoplamento correto com base nas condições do seu poço?Preencha o formulário de consulta agora para receber seu "Guia de seleção de acoplamentos" gratuito e tomar decisões de compra científicas mais informadas!
Diferenças Dimensionais
A diferença mais óbvia é o tamanho.
Acoplamentos de tubos:Geralmente variam de1.050 polegadas a 4,5 polegadasem diâmetro externo. Como a tubulação fica dentro do revestimento, esses acoplamentos são projetados para serem relativamente finos.
Acoplamentos de revestimento:Geralmente variam de4,5 polegadas a 20 polegadas(ou mais). Estes são muito maiores e mais pesados, pois devem suportar a integridade estrutural do poço.
Tipos de thread (padrões API)
Os perfis de rosca são projetados para diferentes tensões mecânicas:
Roscas de tubulação:
EUE (Extremidade de perturbação externa):8 fios redondos por polegada (8º). Mais comum para produção.
NUE (fim não{0}}perturbado):10 fios redondos por polegada (10º).
Roscas de revestimento:
BTC (linha de contraforte):Uma rosca "quadrada" trapezoidal projetada para suportar cargas de alta resistência (o peso da longa coluna de revestimento).
LTC (linha longa e acoplamento):Uma rosca redonda com uma área de engate mais longa para maior resistência.
STC (rosca curta e acoplamento):Um thread redondo usado para strings mais curtas ou ambientes-de menor estresse.
O fator "perturbado"
Acoplamentos de tubos:São frequentemente usados comtubo perturbado (EUE). As extremidades do tubo são espessadas para tornar a conexão mais forte que o corpo do tubo.
Acoplamentos de revestimento:Quase sempre sãoNão-chateado. Como o revestimento é muito grande, perturbar as extremidades geralmente não é-econômico nem necessário para operações padrão; em vez disso, perfis de thread de alta-força, como BTC, são usados para fornecer eficiência conjunta.
Função e estresse mecânico
Acoplamentos de tubos:
Foco:Resistência a vazamentos e durabilidade.
A tubulação é frequentemente retirada e recolocada (reformas) várias vezes durante a vida útil de um poço. Os acoplamentos devem resistir a serem "arrancados" e "quebrados" repetidamente sem perder a vedação.
Acoplamentos de revestimento:
Foco:Resistência à tração e resistência ao colapso.
Depois que o revestimento é colocado e cimentado, ele permanece lá para sempre. A principal função do acoplamento é sustentar o enorme peso da corda (tensão) e resistir à pressão da rocha e dos fluidos circundantes (colapso).
Tabela de comparação
| Recurso | Acoplamento de tubulação | Acoplamento de revestimento |
| Faixa de diâmetro | 1.050" – 4.5" | 4.5" – 20"+ |
| Threads de API primários | EUE (8º), NUE (10º) | BTC, LTC, STC |
| Espessura da Parede | Mais fino | Mais grosso / mais pesado |
| Perturbador | Comum (perturbação externa) | Raro (não-perturbado) |
| Aplicativo | Produção/Injeção (Removível) | Revestimento de poço (permanente) |
| Estresse principal | Pressão Interna/Fadiga | Tensão/Colapso/Pressão Externa |
Identificação (Visual)
Acoplamentos de tubulaçãoparecem cilindros pequenos e altos. Por serem frequentemente EUE, o acoplamento tem um diâmetro maior do que o corpo do tubo ao qual ele se conecta.
Acoplamentos de revestimentoparecem anéis de aço enormes e pesados. Um acoplamento de revestimento Buttress (BTC) geralmente terá quase o mesmo diâmetro do tubo, enquanto os acoplamentos LTC/STC parecem um pouco mais "volumosos" em relação ao tubo.

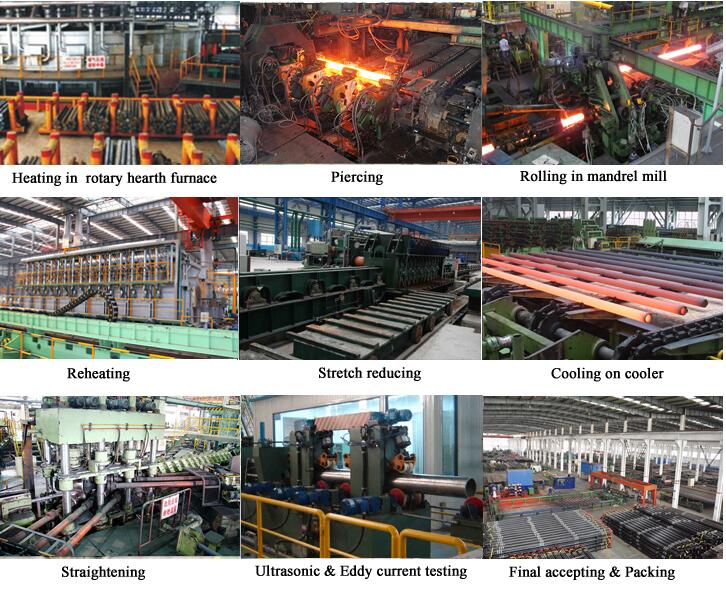

Fábrica de acoplamentos GNEE OCTG

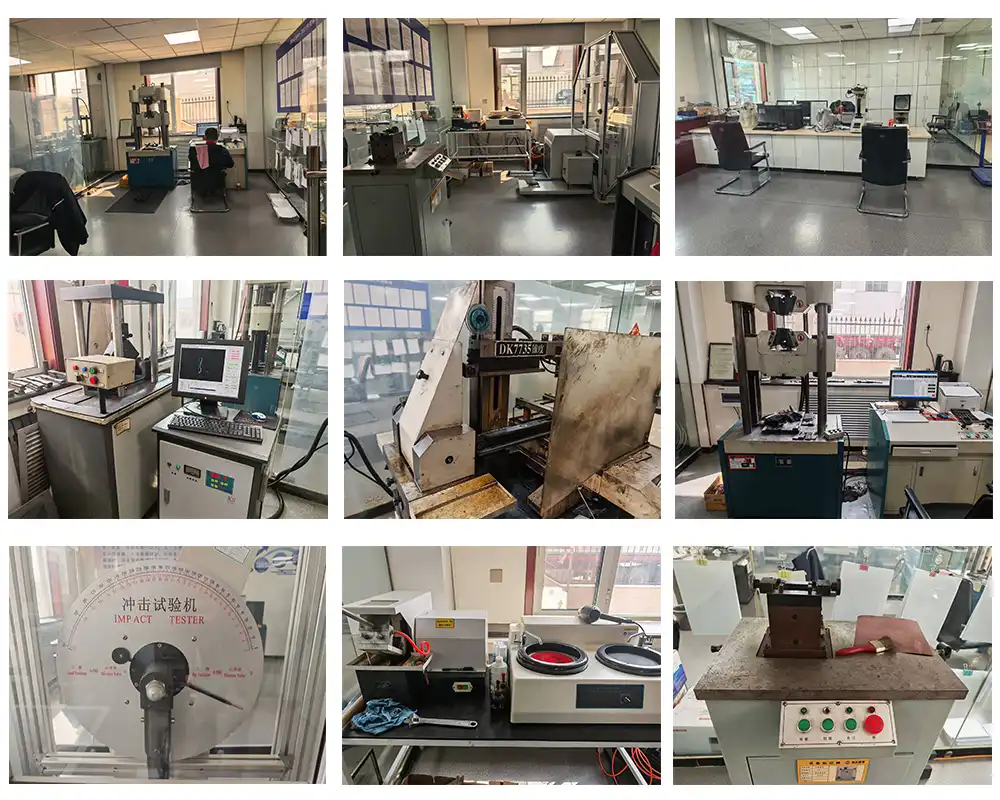

Equipamentos de teste de acoplamento GNEE OCTG
