O que é equivalente à API 5L X42
Os materiais equivalentes API 5L X42 compartilham principalmente seu limite de escoamento mínimo de 290 MPa (L290) e incluemISO 3183 L290, EN 10208-2 L290NB, eCSA Z245.1 Grau 290, comASTM A106 Grau BeA53 Grau Bsendo semelhantes em propriedades mecânicas, mas frequentemente usados para aplicações diferentes, enquanto os chinesesGB/T 9711 L290também é uma correspondência direta.
O que é material API 5L X42?
O tubo de aço X42 pertence à categoria de tubos de aço para dutos do padrão API 5L. Em sua nomenclatura, "X" representa aço para dutos e "42" indica uma resistência mínima ao escoamento de 42.000 psi (aproximadamente 290 MPa). Dados de testes reais mostram que a energia de impacto Charpy do tubo de aço X42 após a normalização pode atingir mais de 100 J (-20 graus), excedendo em muito o padrão de 40 J de tubos soldados comuns, tornando-o particularmente adequado para transporte de petróleo e gás em regiões extremamente frias.
Qual é a composição química do X42?
Composição Química do Tubo Sem Costura API 5L X42 PSL1
O que são propriedades mecânicas da API 5l x42
propriedades mecânicas da API 5l x42
O que é a espessura da parede do tubo API 5L X42
| NPS (em) |
Diâmetro externo (em) |
Cronograma de tubos sem costura API 5L X42 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CH 10 | SCH 20 | SCH 30 | SCH DST | SCH 40 | SCH 60 | SCH XS | SCH 80 | SCH 100 | SCH 120 | SCH 140 | SCH 160 | SCH XXS | ||
| Espessura da parede(em) | ||||||||||||||
| 1/8 | 0.405 | 0.068 | 0.068 | 0.095 | 0.095 | |||||||||
| 1/4 | 0.540 | 0.088 | 0.088 | 0.119 | 0.119 | |||||||||
| 3/8 | 0.675 | 0.091 | 0.091 | 0.126 | 0.126 | |||||||||
| 1/2 | 0.840 | 0.109 | 0.109 | 0.147 | 0.147 | 0.187 | 0.294 | |||||||
| 3/4 | 1.050 | 0.113 | 0.113 | 0.154 | 0.154 | 0.219 | 0.308 | |||||||
| 1 | 1.315 | 0.133 | 0.133 | 0.179 | 0.179 | 0.250 | 0.358 | |||||||
| 1 1/4 | 1.660 | 0.140 | 0.140 | 0.191 | 0.191 | 0.250 | 0.382 | |||||||
| 1 1/2 | 1.900 | 0.145 | 0.145 | 0.200 | 0.200 | 0.281 | 0.400 | |||||||
| 2 | 2.375 | 0.154 | 0.154 | 0.218 | 0.218 | 0.344 | 0.436 | |||||||
| 2 1/2 | 2.875 | 0.203 | 0.203 | 0.276 | 0.276 | 0.375 | 0.552 | |||||||
| 3 | 3.500 | 0.216 | 0.216 | 0.300 | 0.300 | 0.438 | 0.600 | |||||||
| 3 1/2 | 4.000 | 0.226 | 0.226 | 0.318 | 0.318 | |||||||||
| 4 | 4.500 | 0.237 | 0.237 | 0.337 | 0.337 | 0.438 | 0.531 | 0.674 | ||||||
| 5 | 5.563 | 0.258 | 0.258 | 0.375 | 0.375 | 0.500 | 0.625 | 0.750 | ||||||
| 6 | 6.625 | 0.280 | 0.280 | 0.432 | 0.432 | 0.562 | 0.719 | 0.864 | ||||||
| 8 | 8.625 | 0.250 | 0.277 | 0.322 | 0.322 | 0.406 | 0.500 | 0.500 | 0.594 | 0.719 | 0.812 | 0.906 | 0.875 | |
| 10 | 10.750 | 0.250 | 0.307 | 0.365 | 0.365 | 0.500 | 0.500 | 0.594 | 0.719 | 0.844 | 1.000 | 1.125 | 1.000 | |
| 12 | 12.750 | 0.250 | 0.330 | 0.375 | 0.406 | 0.562 | 0.500 | 0.688 | 0.844 | 1.000 | 1.125 | 1.312 | 1.000 | |
| 14 | 14.000 | 0.250 | 0.312 | 0.375 | 0.375 | 0.438 | 0.594 | 0.500 | 0.750 | 0.938 | 1.094 | 1.250 | 1.406 | |
| 16 | 16.000 | 0.250 | 0.312 | 0.375 | 0.375 | 0.500 | 0.656 | 0.500 | 0.844 | 1.031 | 1.219 | 1.438 | 1.594 | |
| 18 | 18.000 | 0.250 | 0.312 | 0.438 | 0.375 | 0.562 | 0.750 | 0.500 | 0.938 | 1.156 | 1.375 | 1.562 | 1.781 | |
| 20 | 20.000 | 0.250 | 0.375 | 0.500 | 0.375 | 0.594 | 0.812 | 0.500 | 1.031 | 1.281 | 1.500 | 1.750 | 1.969 | |
| 22 | 22.000 | 0.250 | 0.375 | 0.500 | 0.375 | 0.875 | 0.500 | 1.125 | 1.375 | 1.625 | 1.875 | 2.125 | ||
| 24 | 24.000 | 0.250 | 0.375 | 0.562 | 0.375 | 0.688 | 0.969 | 0.500 | 1.219 | 1.531 | 1.812 | 2.062 | 2.344 | |
| 30 | 30.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.500 | ||||||||
| 32 | 32.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.688 | ||||||||
| 34 | 34.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.688 | ||||||||
| 36 | 36.000 | 0.312 | 0.500 | 0.625 | 0.375 | 0.750 | ||||||||
| 42 | 42.000 | 0.500 | 0.625 | 0.375 | 0.750 | |||||||||
Qual é a diferença entre API 5L X42 e API 5L X56
Tabela de comparação API 5L X42 vs X56
| Parâmetro | API 5L X42 (L290) | API 5L X56 (L390) | Principais diferenças |
|---|---|---|---|
| Composição Química | |||
| C máx. | Menor ou igual a 0,24% | Menor ou igual a 0,26% | Limite C mais alto para X56 |
| Mn | 0.90–1.35% | Menor ou igual a 1,40% | Faixa de Mn mais ampla para X56 |
| S máx. | Menor ou igual a 0,015% | Menor ou igual a 0,030% | Controle S mais rigoroso para X42 |
| Pmáx | Menor ou igual a 0,015% | Menor ou igual a 0,030% | Controle P mais rigoroso para X42 |
| Propriedades Mecânicas | |||
| Força de rendimento (MPa) | Maior ou igual a 290 | Maior ou igual a 390 | Força X56 34% maior |
| Resistência à tração (MPa) | 415–565 | Maior ou igual a 490 | Limite inferior superior para X56 |
| CVN em 0 grau (Longitudinal) | Maior ou igual a 41J | Maior ou igual a 27J | Melhor resistência-a baixas temperaturas para X42 |
| CEIIW | Menor ou igual a 0,43%* | Menor ou igual a 0,45%* | Maior dificuldade de soldagem para X56 |
| PCM | Menor ou igual a 0,25%* | Menor ou igual a 0,28%* | Aumento do risco de rachaduras a frio para X56 |
Quem é o fornecedor do tubo API 5L X42
GNEE é o fornecedor de tubos API 5L X42 na China.

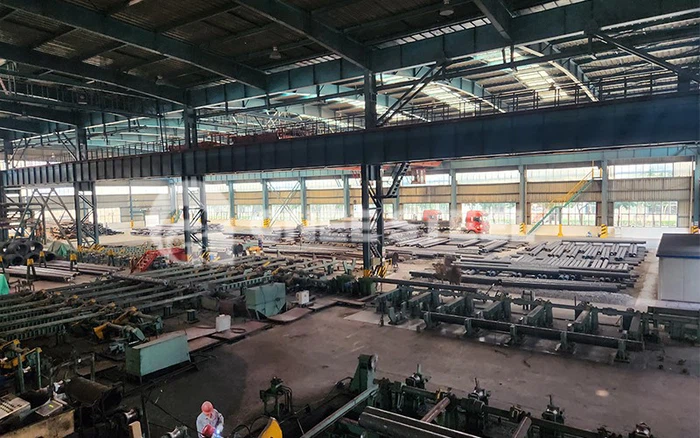

Tubo sem costura de aço carbono API 5L X42 PSL1 PSL2 e fábrica de tubos soldados
