Na indústria de petróleo e gás, onotade revestimento e tubulação refere-se à composição química e propriedades mecânicas do aço. Especificamente, ele diz a você olimite de escoamento mínimodo tubo.
As classes de aço são padronizadas porEspecificação API 5CT. O nome de uma nota consiste em uma letra seguida de um número (por exemplo, J55, P110). O número representa o limite de escoamento mínimo emmilhares de libras por polegada quadrada (psi).
100% compatível com API 5CT –Solicite relatórios de teste de materiais (MTC) para nossa linha completa de tipos de aço.
Classes de aço de tubos de revestimento para campos petrolíferos API
A API 5CT classifica as notas em quatro grupos com base em suas características de desempenho:
Grupo 1: Classes de Uso Geral
Esses são os graus mais comuns e{0}}econômicos usados em poços de profundidade-rasa a média, onde altas pressões ou gases corrosivos não são uma grande preocupação.
H40:Baixa resistência; usado em poços rasos.
J55:Muito comum tanto para revestimento quanto para tubos. Confiável e econômico.
K55:Semelhante ao J55, mas possui maior resistência à tração (usado principalmente para revestimento).
N80 (N80-1 / N80-Q):Um teor-médio usado em poços mais profundos. "Q" significa Extinguido e Temperado.
Grupo 2: Graus de rendimento restrito (serviço ácido / H2S)
Estas classes são especialmente tratadas para serem "mais macias" ou mais dúcteis para resistirCraqueamento por Tensão de Sulfeto (SSC)em ambientes contendo Sulfeto de Hidrogênio (H2S).
L80 (L80-1, 9Cr, 13Cr):O padrão da indústria paraServiço Azedo.
13Cr é um tipo de "Cromo" usado para resistir ao CO2corrosão.
C90 & T95:Classes de alta-resistência projetadas especificamente para ambientes ácidos.
C110:O grau de resistência mais alto para serviço com H2S (dureza restrita).
Grupo 3: notas-altas de força
Usado para poços profundos e de alta-pressão, onde o peso da própria coluna de tubos exige resistência extrema.
P110:Alto-grau de resistência. Muito comum para revestimento de produção em poços horizontais profundos (gás/petróleo de xisto).
Grupo 4: Alta-força especial
Q125:Extremamente alta resistência. Usado para poços muito profundos ou projetos especializados de alta-pressão.
Conexões de revestimento padrão API
As conexões padrão API dependem de interferência de rosca e composto de rosca (dope) para criar uma vedação.
| Nome da conexão | Abreviação | Perfil do tópico | Recursos e aplicativos |
| Fio Curto Acoplado | STC | Redondo | Boa selabilidade, mas menor resistência à tração. Usado para poços rasos ou cadeias-de baixa carga. |
| Fio Longo Acoplado | LTC | Redondo | Fios mais longos proporcionam maior resistência à tração. Omais comumConexão de revestimento de API. |
| Fio de contraforte acoplado | Bitcoin | Trapezoidal | Os fios de reforço fornecemresistência à tração extremamente altapara suportar cordas pesadas. Ideal para poços profundos. |
Conexões de tubulação padrão API
As conexões de tubulação se concentram em manter a resistência da extremidade do tubo e garantir uma vedação confiável para fluidos de produção.
| Nome da conexão | Abreviação | Características estruturais | Recursos e aplicativos |
| Fim-não perturbador | NUE | Rosqueado diretamente no diâmetro externo do tubo | Menor resistência porque a parede é afinada pelo rosqueamento. Raramente usado para produção hoje. |
| Fim perturbado externo | UE | As extremidades dos tubos são forjadas com maior espessura antes de rosqueá-las | Padrão da indústria para tubos. O design perturbado compensa a perda de resistência, tornando-o muito durável. |
| Junta Integral | EuJ | Roscas macho e fêmea no próprio tubo | Não é necessário acoplamento; tem um perfil fino. Usado em espaços restritos ou conclusões de{1}}diâmetro pequeno. |
Especificação de revestimento de poço profundo API 5CT
| Grau API | Força de rendimento mínima (psi) | Força de rendimento máxima (psi) | Ambiente |
| H40 | 40,000 | 80,000 | Pressão rasa/baixa |
| J55 / K55 | 55,000 | 80,000 | Poços terrestres padrão |
| N80 | 80,000 | 110,000 | Poços de-profundidade média |
| L80 | 80,000 | 95,000 | Serviço Azedo (H2S) |
| C90 | 90,000 | 105,000 | Serviço Azedo |
| T95 | 95,000 | 110,000 | Serviço Azedo |
| P110 | 110,000 | 140,000 | Profundo/Alta Pressão |
| Q125 | 125,000 | 150,000 | Condições Severas |
Fábrica API 5CT OCTG

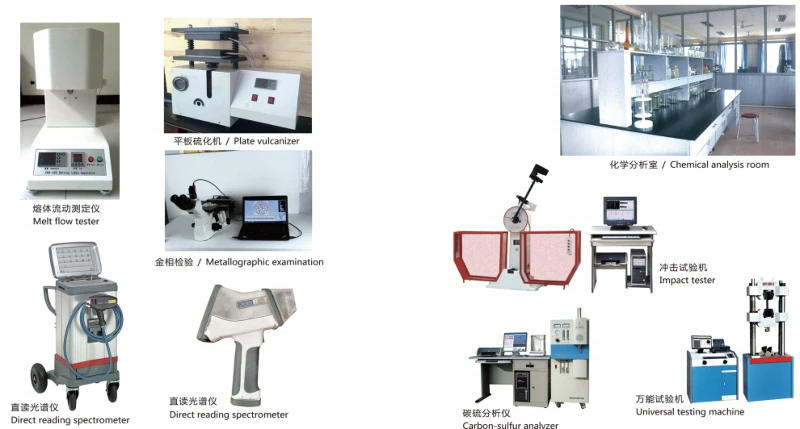

Equipamentos de teste de produtos tubulares para países petrolíferos API 5CT
Certificado de tubo de revestimento de petróleo API 5CT
Perguntas frequentes
Qual é o tamanho do invólucro da API?
API casing dimensions comply with the API 5CT standard and are primarily used for supporting the walls of oil and gas wells. The outer diameter (OD) ranges from 114.3 mm to 508 mm (approximately 4½" to 20"), with wall thicknesses between 5.21 mm and 16.13 mm. Lengths are standardized into three categories: R-1 (4.88–7.62 m), R-2 (7.62–10.36 m), and R-3 (>10,36 m), com dimensões específicas selecionadas com base na profundidade do poço, pressão e condições geológicas.
Quais são os tamanhos da tubulação?
O diâmetro externo (DE) da tubulação normalmente varia de 60,3 mm a 114,3 mm, com tamanhos comuns incluindo 2⅜ polegadas (≈60,3 mm), 2⅞ polegadas (≈73,0 mm), 3½ polegadas (≈88,9 mm) e 4½ polegadas (≈114,3 mm).
De acordo com as especificações da API 5CT, a tubulação é classificada em três tipos estruturais-não-virado (NU), virado-externo (EU) e junta integral (IJ)-cada um adequado para transporte de fluidos sob diversas condições de poço.
