Conexão TP-G4 Premium: 4ª geração de gás de alto desempenho-de{4}}revestimento estanque e rosca de tubulação da série TP

TP-G4 é a mais recente conexão rosqueada premium de quarta{2}}geração desenvolvida de forma independente pela Tianjin Pipe Factory, uma fabricante-líder mundial de tubos de aço sem costura com laboratórios de teste de nível nacional-do CNAS e plataformas de teste de qualificação de juntas-em escala completa, em conformidade com a ISO 13679 e avaliadas de acordo com a API Spec 5C5. Como produto principal da família de conexões premium TP, o TP{9}}G4 tem como alvo poços horizontais complexos,-de alcance estendido e corrosivos de petróleo e gás ácido, proporcionando desempenho total de 100% em cargas de tensão, compressão, pressão interna e pressão externa sob condições de serviço combinadas.

1. Autoridade do fabricante e histórico técnico de E-E-A-T

1.1 Qualificação e layout de serviço global da fábrica de tubos de Tianjin

A Tianjin Pipe Factory está entre os principais produtores globais de tubos de aço sem costura, com 10 subsidiárias e escritórios no exterior cobrindo as Américas, Europa, Ásia, África e Oceania para fornecer-suporte técnico tubular completo para o ciclo de vida em todo o mundo.

• Centro de P&D com laboratórios nacionais-credenciados pelo CNAS para avaliação de conexões tubulares
• Equipamento de teste-em grande escala para realizar testes de carga combinados de quatro-quadrantes ISO 13679 CAL IV, ISO 12835 e API 5C5
• Sistema técnico completo: projeto, simulação FEA, controle de processo de rosqueamento, inspeção, serviço em campo petrolífero
• Portfólio de conexões premium da série TP: TP-BM, TP-QR, TP-CQ, TP-G2, TP-G4, TP-TS, TP-FJ, TP-NF, TP-JC, cobrindo a faixa de diâmetro externo de 1,9 pol. a 26 pol.

1.2 Capacidade de verificação para desempenho TP{1}}G4

Todos os protótipos de conexão TP{0}}G4 passam por análise completa de elementos finitos (FEA) e testes físicos destrutivos em-escala completa em dois bancos de testes principais:

1. Sistema interno de teste de desempenho de tubos em escala-completa: pressão interna/externa, estanqueidade a gases, carga de tração total, testes de pressão de ruptura
2. Equipamento de carregamento conjunto grande e abrangente: avaliação de carregamento composto de quatro{0}quadrantes de acordo com os padrões globais da indústria de petróleo e gás

2. Especificações básicas e modelos variantes da conexão TP-G4 Premium

2.1 Faixa de Dimensões Padrão

Cobertura de tamanho nominal: revestimento e tubulação de 5 polegadas ~ 14-3/8 polegadas

2.2 Variantes personalizadas opcionais

• TP-G4HT: versão modificada de alto torque para poços que exigem elevada resistência ao torque de reposição-
• TP-G4 (SC): Projeto de folga especial para ambientes de operação de fundo de poço com tolerância restrita

3. Principais vantagens do projeto e detalhes técnicos estruturais

O TP-G4 integra seis inovações estruturais proprietárias para resolver os principais problemas de threads de API convencionais e conexões premium de{2}}geração inicial em poços complexos.

3.1 Rosca de gancho otimizada com perfil de dente de seção dourada

• Crista da rosca paralela ao eixo central do tubo, combinada com geometria escalonada da rosca para composição-suave e desempenho de rosqueamento-cruzado-
• Design de superfície de rolamento com ângulo-negativo para obter 100% de resistência à flexão e à compressão
• O contorno simplificado da linha da lançadeira reduz o desgaste da linha e danos por colisão durante a operação em funcionamento
• Distribuição uniforme da tensão nos dentes para prolongar a vida útil da conexão sob cargas cíclicas

3.2 Novo conceito de sistema de vedação-dupla com interferência não-equivalente

A principal vantagem competitiva do TP{0}}G4 está em sua arquitetura atualizada de vedação-à prova de gás, projetada para poços de gás de alta-pressão e serviços ácidos:

• Vedação primária + vedação auxiliar adotam ajuste de interferência diferenciado para maximizar a eficiência da vedação primária
• Mantém excelente desempenho de vedação-à prova de gás, verificado por meio de testes de vazamento de hélio sob cargas combinadas de tensão, compressão, flexão e pressão
• Tolerância acima do-torque significativamente melhorada, evitando falhas na vedação causadas por torque excessivo de-composição no local

3.3 Ombro de torque-ângulo negativo para posicionamento preciso-de maquiagem

O ressalto de torque de ângulo-reverso fornece limite mecânico preciso durante a montagem-, eliminando a vedação instável causada por operação com-torque insuficiente ou excessivo-na construção em campo.

3.4 Perfil interno simplificado para minimizar a turbulência do fluxo

O contorno suave do furo interno elimina etapas repentinas de diâmetro, reduzindo a turbulência do fluxo de gás e a perda de energia de pressão para poços de produção de gás de alto-fluxo, melhorando o desempenho da capacidade de entrega do poço.

3.5 Diâmetro externo do acoplamento padronizado API

O OD de acoplamento TP{0}}G4 mantém compatibilidade com equipamentos de manipulação de API padrão; os operadores podem usar ferramentas padrão de operação, chave hidráulica e inspeção sem equipamento especial personalizado, reduzindo o custo de operação em campo.

3.6 Projeto de conexão de tensão total-baixa-para serviço de poço corrosivo

A simulação de elementos finitos FEA verifica a distribuição uniforme de baixa-tensão nas regiões de rosca, vedação e ressalto. Esse projeto ajuda a minimizar a suscetibilidade ao SCC em ambientes ácidos de fundo de poço com H₂S/CO₂, tornando o TP-G4 adequado para aplicações de serviços ácidos.

Análise de Elementos Finitos no TP-G4

O projeto de baixa tensão da junta torna o TP{0}}G4 a melhor escolha para aplicações em ambientes corrosivos.

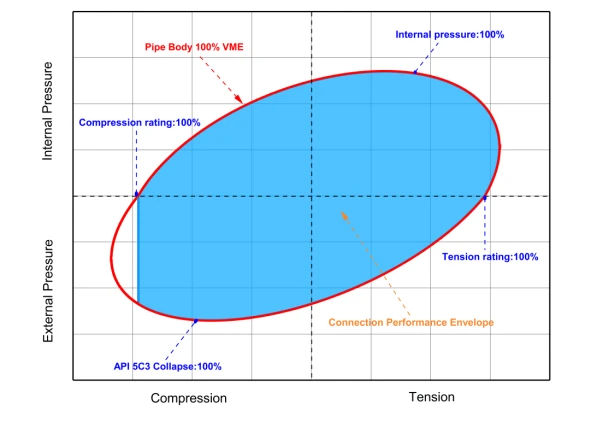

VME

Teste comprovado ou aplique

Teste de qualificação

TGRC-Centro de pesquisa de produtos tubulares CNPC
TPCO - Centro de P&D da Tianjin Pipe Corporation

Desempenho típico

Registrador de suprimentos

Desempenho da conexão TP{0}}G4

Solicite ficha técnica e desenhos de conexão do TP{0}}G4.

4. Certificação de desempenho padrão: quatro conformidades de carga 100% combinadas

Todas as conexões concluídas do TP{0}}G4 passam por testes de avaliação de terceiros-e internos-em grande escala-para atender aos quatro critérios de desempenho abrangentes de 100% exigidos por projetos modernos de poços complexos:

• 100% de resistência nominal à carga de tração
• 100% de resistência nominal à carga compressiva
• Capacidade de contenção de pressão interna de 100%
• 100% de resistência ao colapso por pressão externa

Todos os relatórios de teste estão alinhados com o nível de qualificação de conexão de serviço severo ISO 13679:2025 CAL IV e os protocolos de avaliação da última edição API Spec 5C5.

5. Condições de Poço Aplicáveis ​​e Classes de Materiais Compatíveis

5.1 Tipos de poços de fundo de poço alvo

• Poços horizontais de petróleo e gás
• Poços de longo-alcance e deslocamento estendido
• Poços de gás de alta-pressão e alto{1}}rendimento
• Poços de serviço ácidos com meios corrosivos H₂S e CO₂
• Poços profundos de formação de{0}}colapso alto

5.2 Materiais Suportados de Tubulação e Revestimento

• Compatível com revestimentos e tubos API 5CT, incluindo J55, K55, N80, L80, C90, T95, P110 e Q125.
• Produtos tubulares de liga CRA resistentes à corrosão-de H₂S/CO₂
• Alta resistência ao colapso e alta resistência-de tubos de aço sem costura
• Altas{0}}classes de liga personalizadas para ambientes de poços ultra-severos

Obtenha soluções de conexão premium personalizadas para o seu projeto.

6. Perguntas frequentes (FAQ)

P1: O que é conexão premium TP{1}}G4?

A1: TP-G4 é a conexão rosqueada premium estanque a gás-proprietária de 4ª geração da série TP da Tianjin Pipe Factory, projetada para poços horizontais complexos, de alcance estendido-e de petróleo e gás ácido corrosivo, qualificada por meio de testes ISO 13679 CAL IV e avaliação de carga combinada completa API 5C5 com quatro padrões de desempenho de tensão, compressão, pressão interna e externa de quatro a 100%.

P2: Que faixa de tamanho o TP{1}}G4 cobre?

A2: A faixa de dimensão nominal padrão da conexão premium TP{1}}G4 é de 5 polegadas a 14-3/8 polegadas para revestimento de óleo e tubulação de produção.

P3: Para que são utilizadas as variantes TP-G4 HT e TP{3}}G4 (SC)?

A3: TP-G4 HT é uma versão de alto torque para projetos que exigem maior tolerância de torque-de composição; A variante de folga especial TP-G4 (SC) foi projetada para condições de operação de fundo de poço com tolerância restrita e espaço anular estreito.

P4: Por que o projeto de baixa tensão TP-G4-se adapta a poços ácidos corrosivos?

A4: A simulação FEA comprova baixa tensão uniforme em todas as áreas de contato da conexão, reduzindo bastante o risco de fissuração por corrosão sob tensão (SCC) quando exposta ao fluido de formação de H₂S e CO₂, alcançando-vedação confiável de longo prazo sob cargas cíclicas complexas.

P5: Quais padrões internacionais qualificam o desempenho do TP{1}}G4?

A5: A avaliação conjunta em escala total-do TP-G4 está em conformidade com os mais recentes padrões de teste de conexão tubular ISO 13679:2025 (nível de serviço severo CAL IV), API Spec 5C5 e ISO 12835 reconhecidos por operadores globais de petróleo e gás.

P6: Como o TP{1}}G4 difere das conexões premium da série TP mais antiga?

A6: Comparado com o TP-G2 e os primeiros tipos de fivela TP, o TP{3}}G4 atualiza o sistema de vedação de interferência dupla desigual, adiciona rosca de rolamento de ângulo-negativo, otimização estrutural totalmente de baixa-tensão e canal de fluxo interno simplificado, melhorando a estanqueidade ao gás, a resistência ao excesso de-torque, a capacidade anti-dobra e a eficiência de transmissão de fluidos para poços profundos complexos modernos.

7. Conclusão – Valor industrial da conexão TP{1}}G4 Premium

Apoiada pelo sistema de testes de laboratório com certificação CNAS-da Tianjin Pipe Factory, verificação completa de simulação FEA e experiência global em serviços em campos petrolíferos, a conexão premium de geração TP-G4 4a geração oferece vedação estável-à prova de gás e capacidade de carga mecânica total nos cenários de serviço de fundo de poço mais severos. Ele fornece uma solução de thread premium-econômica e totalmente padronizada para grandes operadoras internacionais de E&P que desenvolvem reservatórios de petróleo e gás horizontais, de{6}}alcance estendido e corrosivos, e continua sendo um dos projetos de conexão premium de alto{7}}desempenho mais amplamente referenciados na documentação técnica de engenharia tubular.
