No contexto deAPI 5L(o padrão para tubos de linha),PSLsignificaNível de especificação do produto.
A diferença entrePSL 1ePSL2é essencialmente uma diferença nos requisitos de qualidade e desempenho. PSL 1 é um nível de qualidade padrão para uso geral, enquanto PSL 2 é um nível de especificação mais alto com requisitos mais rigorosos para composição química, propriedades mecânicas e testes.
Recuse-se a pagar por especificações-de última geração desnecessárias!Contate-nospara explorar soluções de-comércio{1}}econômicas para PSL 1 e PSL 2, economizando potencialmente até 15% em custos de material.
Diferenças principais (tabela de resumo)
| Recurso | PSL 1 | PSL2 |
| Ambiente de serviço | Serviço padrão geral | Serviço mais rigoroso/crítico (offshore, HPHT) |
| Composição Química | Limites mais amplos | Limites muito rígidos (Carbono, Fósforo, Enxofre) |
| Resistência Mecânica | Apenas o rendimento mínimo é necessário | Mínimo eMáximoRendimento necessário |
| Teste de impacto | Não obrigatório (a menos que especificado) | Obrigatório(Charpy V-entalhe) |
| END (não{0}}destrutivo) | Somente para notas específicas | Obrigatóriopara todo o tubo |
| Reparos de solda | Permitido no corpo do tubo | Estritamente Proibidono corpo do tubo |
| Rastreabilidade | Rastreável ao "Calor" (Lote) | Rastreável até o tubo individual |
Análise detalhada
A. Composição Química
PSL 1:Permite uma gama mais ampla de elementos. A soldabilidade é geralmente boa, mas não é estritamente garantida em condições extremas.
PSL 2:Restringe o teor de carbono, fósforo e enxofre. Também limita oCarbono Equivalente (CE). Isso torna o PSL 2 muito mais fácil de soldar e muito menos propenso a rachar durante a construção em campo.
B. Propriedades Mecânicas
PSL 1:Define apenas o limite de escoamento mínimo.
PSL 2:Define umForça máxima de rendimento. Por que? Se um tubo for muito forte, ele ficará quebradiço. Os engenheiros precisam que o tubo caia dentro de uma “janela” específica de resistência para garantir um comportamento previsível durante a flexão ou sob alta pressão. O PSL 2 também limita oRendimento-para-Relação de tração(garantindo que o tubo estique antes de quebrar).
C. Resistência (teste Charpy V-Notch)
PSL 1:Não requer testes de impacto por padrão.
PSL 2: Obrigatório. Este teste mede a capacidade do tubo de resistir à "propagação de fratura" (ou seja, se uma rachadura começar, ela para ou abre todo o tubo?). Isso é vital para linhas de gás de alta-pressão e ambientes frios.
D. Testes não-destrutivos (END)
PSL 1:Apenas certos tipos de tubos (como sem costura) ou certos graus exigem END.
PSL 2:Cada tubo deve passar por testes ultrassônicos ou radiográficos (ou outro END aprovado) para garantir que não haja defeitos ocultos no aço ou na solda.
E. Reparo por Soldagem
PSL 1:Se for encontrado um defeito no aço do corpo do tubo, o fabricante geralmente pode retificá-lo e repará-lo por soldagem.
PSL 2: Não são permitidos reparos corporais.Se for encontrado algum defeito no aço de um tubo PSL 2, toda a junta do tubo deverá ser rejeitada ou a seção cortada. (Reparos na costura de solda ainda são permitidos sob condições estritas).
Rastreabilidade
PSL 1:Depois que os tubos são agrupados, eles geralmente são identificados pelo seu “Número de Calor” (o lote de aço).
PSL 2:A rastreabilidade é mantida durante todo o processo de fabricação. Cada junta de tubo tem uma identidade única, permitindo rastreá-la até os resultados de testes específicos daquela peça exata de aço.
Gasoduto API 5L PSL1 PSL2 para fábrica de petróleo e gás

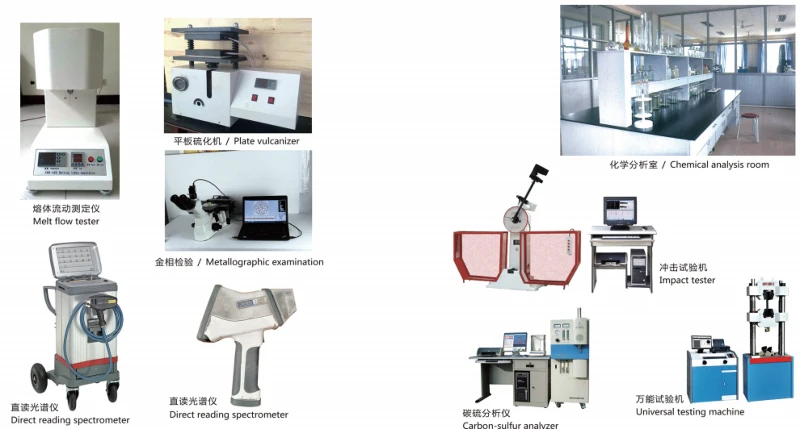

Pipeline API 5L PSL1 PSL2 para equipamentos de teste de petróleo e gás
Certificado de tubos de linha de alto rendimento API 5L
Perguntas frequentes
O que significa PSL 2?
PSL2 (Product Specification Level 2) é um nível avançado de especificação de produto dentro do padrão API 5L. Comparado ao PSL1, ele impõe requisitos mais rigorosos em relação à composição química, propriedades mecânicas e testes não{5}}destrutivos, tornando-o adequado para ambientes de serviço exigentes caracterizados por alta pressão, baixas temperaturas ou condições corrosivas.
Quais são os padrões PSL?
PSL (Nível de Especificação de Produto) refere-se aos graus de especificação de produto definidos no padrão API 5L, usados para distinguir os requisitos de qualidade e inspeção para tubos de linha. É dividido principalmente em dois níveis: PSL1 e PSL2.
- PSL1 é a nota básica; atende aos requisitos fundamentais da norma quanto à composição química e propriedades mecânicas, sendo adequado para dutos de transmissão de petróleo e gás operando em condições gerais de serviço.
- PSL2 é uma classe mais rigorosa que impõe requisitos mais rígidos de controle de composição química, resistência ao impacto e testes não-destrutivos. É adequado para uso em ambientes severos, como aqueles que envolvem alta pressão, baixas temperaturas ou condições corrosivas.
