A principal diferença entreAPI 5L X65eAPI 5L X70é o delesresistência mecânica. Embora ambos sejam tipos de aço de alta-resistência usados para oleodutos e gasodutos de longa-distância, o X70 é o material mais forte, permitindo pressões ainda mais altas ou paredes de tubos mais finas em comparação com o X65.
Propriedades Mecânicas (Resistência)
Os números "65" e "70" representam o limite de rendimento mínimo em milhares de libras por polegada quadrada (ksi).
| Propriedade | API 5L X65 | API 5L X70 | Diferença |
| Força de rendimento mínimo | 65.300 psi (450 MPa) | 70.300psi(485 MPa) | X70 é ~7,6% mais forte |
| Resistência à tração mínima | 77.600 psi (535 MPa) | 82.700 psi(570 MPa) | X70 é ~6,5% mais forte |
| Relação rendimento máximo/tração | 0,93 (PSL 2) | 0.93(PSL 2) | Mesmo limite de proporção |
Impacto de engenharia (espessura e peso da parede)
Na engenharia de dutos, maior resistência permite umaespessura de parede mais finamantendo a mesma classificação de pressão interna.
Vantagem X70:Ao escolher X70 em vez de X65, um engenheiro pode reduzir o peso total do aço de uma tubulação em aproximadamente5% a 8%.
Economia de custos:Para um gasoduto de 1.000 km, o uso do X70 pode economizar milhares de toneladas de aço, reduzindo custos de material, transporte e instalação.
Composição Química e Fabricação
À medida que a classe aumenta de X65 para X70, o processo de fabricação se torna mais sofisticado para garantir que o aço permaneça “tenaz” e “soldável”, apesar de sua maior resistência.
Micro-liga:Ambos usam elementos como Nióbio (Nb), Vanádio (V) e Titânio (Ti). X70 requer um controle mais rígido doCarbono Equivalente (CE)para evitar que o aço se torne quebradiço.
TMCP (Processamento Termomecânico Controlado):O X70 quase sempre é produzido usando TMCP. Este processo utiliza controle preciso de temperatura durante a laminação para criar uma estrutura de grão muito fino, que é a única maneira de atingir resistência X70 sem dificultar a soldagem do aço.
Soldabilidade e manuseio em campo
X65:Extremamente comum e amplamente considerado o "ponto ideal" para soldagem de alta-resistência. A maioria das equipes de campo tem muita experiência com o X65.
X70:Requer procedimentos de soldagem mais disciplinados (WPS). Por ser mais forte, a “Zona Afetada pelo Calor” (ZTA) próxima à solda é mais sensível às taxas de resfriamento. Freqüentemente, são necessários pré-aquecimento e metais de adição específicos para evitar rachaduras.
Ambientes de aplicativos
X65:O padrão global para alta-pressãooffshoreoleodutos (submarinos) e linhas de petróleo terrestres de grande-diâmetro.
X70:A escolha preferida paralinhas troncais de gás natural-de alta pressão(as principais “rodovias” de uma rede de gás). Como o gás é altamente compressível e armazena enorme energia, a resistência do X70 é ideal para lidar com as pressões extremas necessárias para mover o gás pelos continentes.
Tabela de comparação resumida
| Recurso | API 5L X65 | API 5L X70 |
| Força | Alto | Muito alto |
| Aplicação Comum | Oleodutos Offshore e Gerais | Grandes linhas troncais de gás |
| Soldabilidade | Excelente | Muito bom (requer controle mais rigoroso) |
| Economia do projeto | Economia de alta-força padrão | Redução máxima de peso/custo |
| Disponibilidade de mercado | Muito alto | Alto (principalmente de grande diâmetro) |
Fábrica de oleodutos e gasodutos API 5L

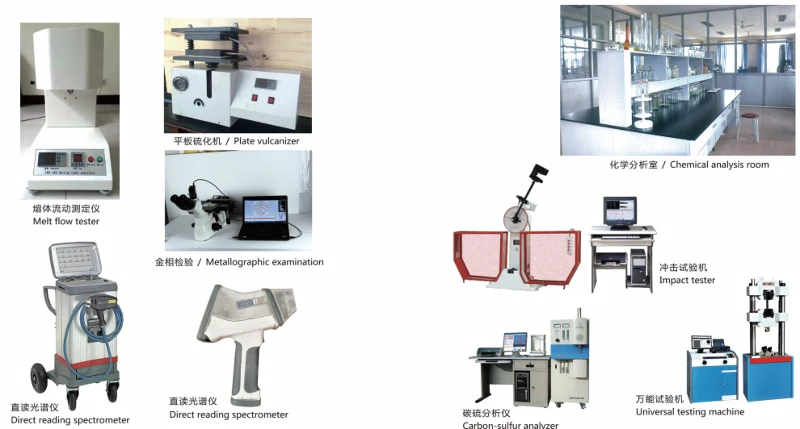

Equipamentos de teste de tubo de óleo API 5L
Certificado de tubulações API 5L para fluidos combustíveis
Perguntas frequentes
Que tipo de tubo é API 5L X65?
API 5L X65 é um tipo de aço para tubos de linha de alta-pressão em conformidade com o padrão 5L do American Petroleum Institute (API); pode ser fabricado como tubo sem costura ou soldado (incluindo ERW, LSAW e SSAW), sem restrições quanto ao tipo de fabricação.
O que é material API 5L X70?
API 5L X70 é um material de aço para tubos de alta-resistência projetado especificamente para sistemas de dutos de longa-alta{4}pressão e alta{4}}pressão usados para transportar fluidos como petróleo e gás natural. Classificado como um tubo de linha de{6}}alta qualidade de acordo com o padrão internacional API 5L-estabelecido pelo American Petroleum Institute (API)-, ele é amplamente utilizado em projetos de dutos troncais onshore e offshore.
