Qual é a diferença entre API 5L X52 e A106 GR B - Conhecimento

O que é material API 5L X52?

O tubo de linha API 5L X52 é um tubo de aço soldado e sem costura de alta-resistência amplamente utilizado no campo de transporte de petróleo e gás. Seu desempenho e qualidade estão diretamente relacionados à segurança e eficiência no transporte de energia. Como um material importante no padrão API 5L, o X52 representa um aço com processo de laminação controlada e resfriamento controlado (TMCP) com limite de escoamento mínimo de 52.000 psi (aproximadamente 358 MPa), que também possui boa soldabilidade e resistência a baixas-temperaturas.

Qual é a diferença entre API 5L X52 e A106 GR B?

‌Parâmetro‌	‌API5L X52 (PSL2)‌	‌ASTM A106 Gr.B‌	‌Diferenças Fundamentais‌
‌Finalidade Padrão‌	Transmissão de fluido dinâmica	‌Sistemas estáticos-de alta temperatura‌	A106 para caldeiras/reatores
‌Temperatura de serviço‌	‌-45 graus ~80 graus (-49°F~176°F)‌	‌-29 graus ~ 425 graus (-20 ℉ ~ 797 ℉)‌	► ‌>80 graus DEVE usar A106‌
‌Força de rendimento‌	Maior ou igual a 360 MPa (52,2 ksi)	Maior ou igual a 240 MPa (35 ksi)	► 50% maior resistência em X52
‌Resistência-a baixas temperaturas‌	‌Maior ou igual a 40J @ -20 graus‌	Não obrigatório	► X52 para dutos árticos/submarinos
‌Controle de corrosão‌	‌Testes HIC/SSC obrigatórios‌	Nenhum	► X52 para campos de serviço ácidos
‌Método END‌	100%UT + ET	‌Amostragem TR‌	► Maior detecção de defeitos no X52
‌Soldabilidade‌	CEIIW menor ou igual a 0,45%	‌CEIIW menor ou igual a 0,50%‌	► Maior temperatura de pré-aquecimento para A106

Quais são as propriedades da API X52?

Propriedades mecânicas do tubo API 5L X52

Nota	Força de rendimento	Resistência à tracção	Rendimento à tração	Alongamento
	min. (KSI)	min. (KSI)	Proporção (máx.)	%
API 5L X52	52	66	0.93	21

Elemento Químico do Tubo API 5L Grau X52

Nota	C máx.	Mn máx.	P		S máx.	V máx.	Nb máx.	Ti máximo
Nota	C máx.	Mn máx.	min	máx.	S máx.	V máx.	Nb máx.	Ti máximo
X52	0.28	1.4	-	0.03	0.03	d	d	d

Qual é a espessura da parede do API 5L X52?

NPS (em)	Diâmetro externo (em)	Cronograma de tubulação API 5L X52
		CH 10	SCH 20	SCH 30	SCH DST	SCH 40	SCH 60	SCH XS	SCH 80	SCH 100	SCH 120	SCH 140	SCH 160	SCH XXS
		Espessura da parede(em)
1/8	0.405				0.068	0.068		0.095	0.095
1/4	0.540				0.088	0.088		0.119	0.119
3/8	0.675				0.091	0.091		0.126	0.126
1/2	0.840				0.109	0.109		0.147	0.147				0.187	0.294
3/4	1.050				0.113	0.113		0.154	0.154				0.219	0.308
1	1.315				0.133	0.133		0.179	0.179				0.250	0.358
1 1/4	1.660				0.140	0.140		0.191	0.191				0.250	0.382
1 1/2	1.900				0.145	0.145		0.200	0.200				0.281	0.400
2	2.375				0.154	0.154		0.218	0.218				0.344	0.436
2 1/2	2.875				0.203	0.203		0.276	0.276				0.375	0.552
3	3.500				0.216	0.216		0.300	0.300				0.438	0.600
3 1/2	4.000				0.226	0.226		0.318	0.318
4	4.500				0.237	0.237		0.337	0.337		0.438		0.531	0.674
5	5.563				0.258	0.258		0.375	0.375		0.500		0.625	0.750
6	6.625				0.280	0.280		0.432	0.432		0.562		0.719	0.864
8	8.625		0.250	0.277	0.322	0.322	0.406	0.500	0.500	0.594	0.719	0.812	0.906	0.875
10	10.750		0.250	0.307	0.365	0.365	0.500	0.500	0.594	0.719	0.844	1.000	1.125	1.000
12	12.750		0.250	0.330	0.375	0.406	0.562	0.500	0.688	0.844	1.000	1.125	1.312	1.000
14	14.000	0.250	0.312	0.375	0.375	0.438	0.594	0.500	0.750	0.938	1.094	1.250	1.406
16	16.000	0.250	0.312	0.375	0.375	0.500	0.656	0.500	0.844	1.031	1.219	1.438	1.594
18	18.000	0.250	0.312	0.438	0.375	0.562	0.750	0.500	0.938	1.156	1.375	1.562	1.781
20	20.000	0.250	0.375	0.500	0.375	0.594	0.812	0.500	1.031	1.281	1.500	1.750	1.969
22	22.000	0.250	0.375	0.500	0.375		0.875	0.500	1.125	1.375	1.625	1.875	2.125
24	24.000	0.250	0.375	0.562	0.375	0.688	0.969	0.500	1.219	1.531	1.812	2.062	2.344
30	30.000	0.312	0.500	0.625	0.375			0.500
32	32.000	0.312	0.500	0.625	0.375	0.688
34	34.000	0.312	0.500	0.625	0.375	0.688
36	36.000	0.312	0.500	0.625	0.375	0.750
42	42.000		0.500	0.625	0.375	0.750

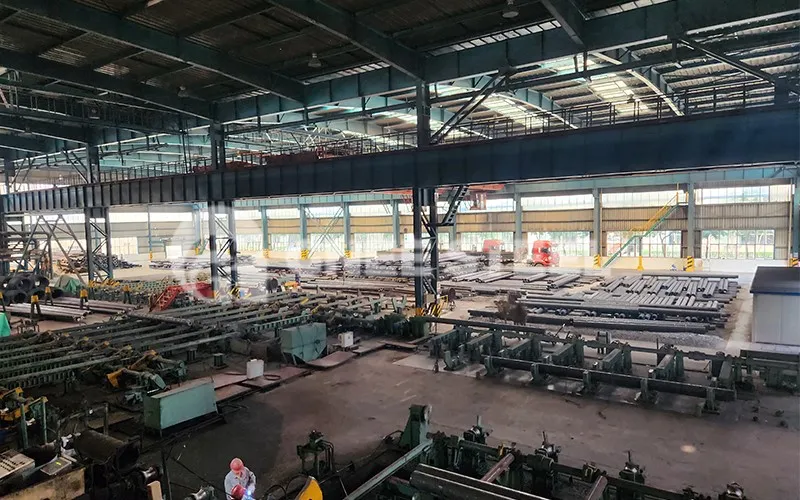

Fábrica de tubos de linha API 5L X52 PSL1 PSL2
